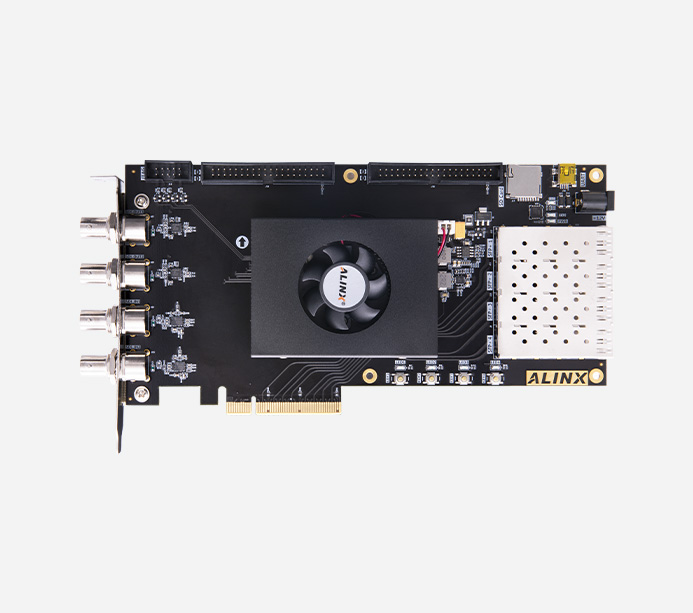

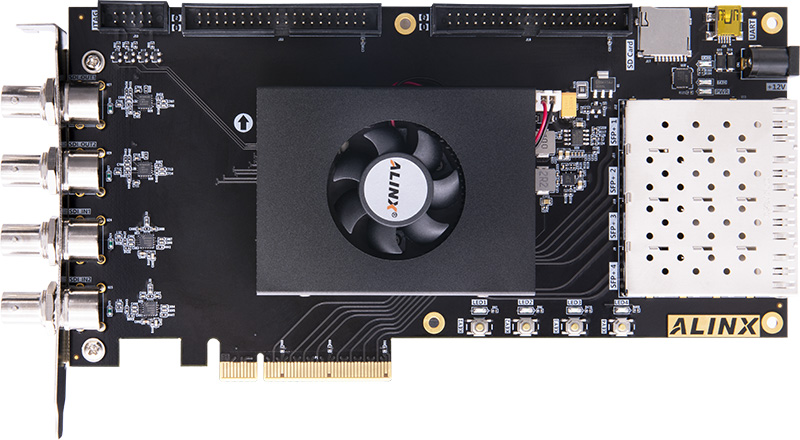

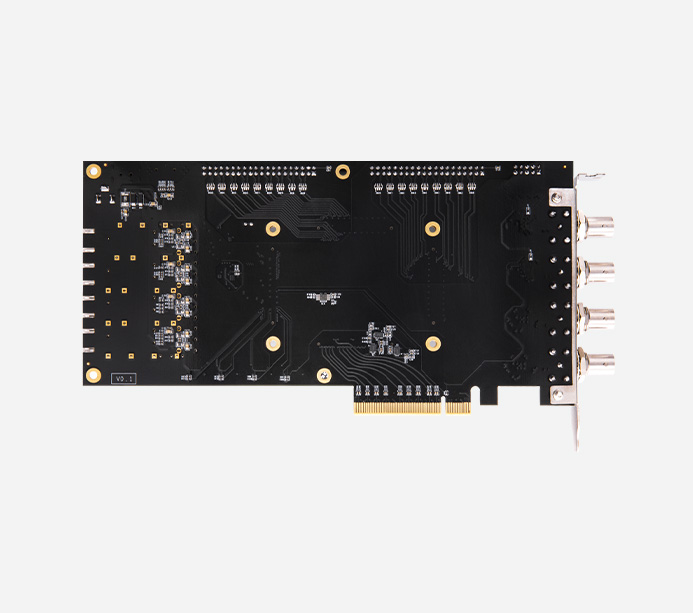

型號

XC7K325T-2FFG900I

PCIe Gen2

X8

邏輯單元

326,080

收發器

16 個 12.5Gb/s max

查找表

50,950

觸發器

407,600

Block RAM

16,020Kb

DSP 處理單元

840

溫度等級

工業級，-40℃-85℃

XADC

1 個 12bit 1Mbps AD

速度等級

-2

DDR3

4x 512MB DDR3，64bit 總線，數據速率 1600Mbps

QSPI Flash

1 片 128Mbit QSPI FLASH，可用作 FPGA配置文件和用戶數據存儲

晶振

高精度 LVDS 有源差分晶振，一個是 200MHz 給系統提供穩定的時鐘源，一個是 125MHz 為 GTX 收發器提供穩定的時鐘輸入

PCIe 接口

1 路標準 PCIe x8 接口，用于和電腦主板的 PCIe 通信，支持PCLe2.0，單通道通信速率可高達 5Gbps

SFP 光纖

4 路高速 SFP 光纖通信接口，每路接收和發送速度高達 10Gb/s

JTAG 口

10 針 2.54mm 標準的 JTAG 口，用于 FPGA 程序的下載和調試

3G-SDI 接口

高清 3G-SDI 輸入和輸出接口各 2 路，支持不同格式的數據輸出輸入（HDcctv 1.0, HD-SDI (ST 292)，3G_SDI(ST-424 ) 和 SD_SDI（ST259）

USB 轉串口

1 路 Uart 轉 USB 接口，用于和電腦通信，方便用戶調試

SD 卡座

1 路 Micro SD 卡座，支持 SD 模式和 SPI 模式

LED

4 個用戶 LED 燈

按鍵

4 個用戶按鍵

40 針擴展口

預留 2 個 40 針 2.54mm 間距的擴展口，可以外接 ALINX 各種模塊 （雙目攝像頭，TFT LCD 屏，高速 AD 模塊等）。擴展口包含 5V 電源 1 路，3.3V 電源 2 路，地 3 路，IO 口 34 路

輸入電壓

+12V 電壓輸入

供電

12V / 3A 供電

輸入電流

3A 最大電流

FPGA 開發板

1 塊

散熱風扇

1 個

Mini USB 線

1 根

USB 下載器

1 套

12V 電源

1 個

 擋板

尺寸大小

核心板 80mm x 60mm，擴展板 215mm x 111mm

疊層數量

核心板 14 層 PCB 板設計，擴展板采用 6 層 PCB 板設計，預留獨立電源層和 GND 層
