Zynq UltraScale+ RFSoC 軟件無線電射頻

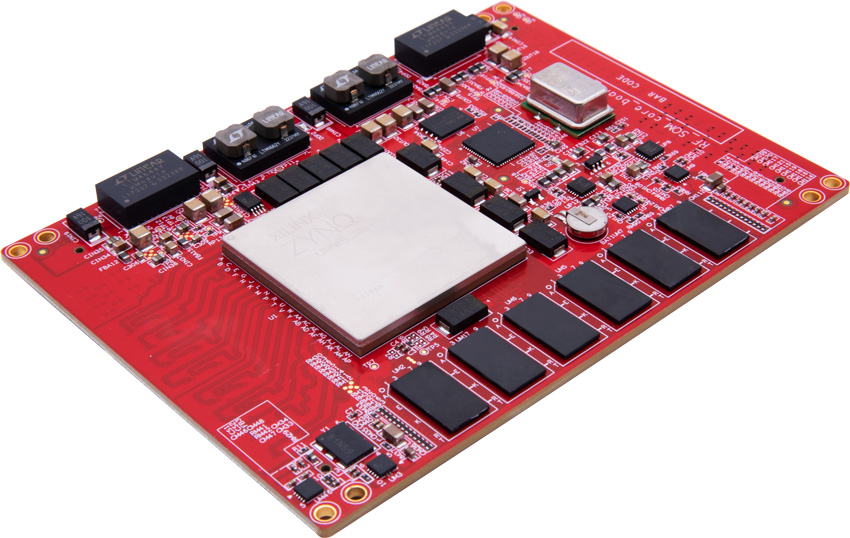

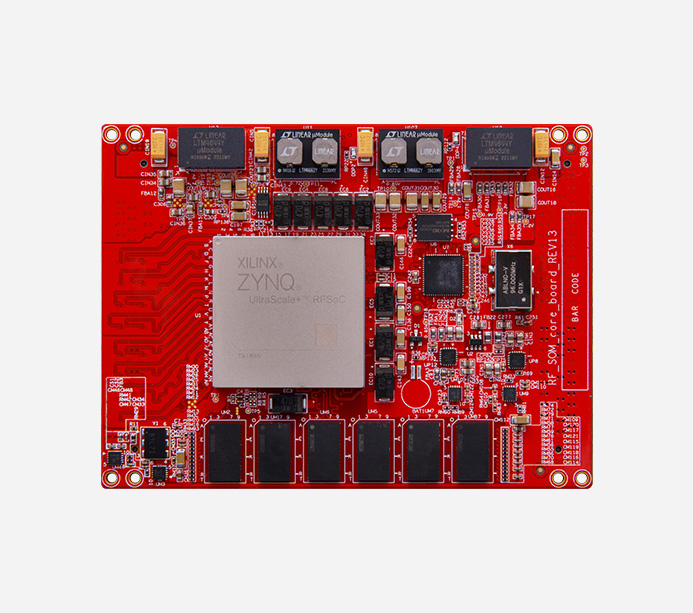

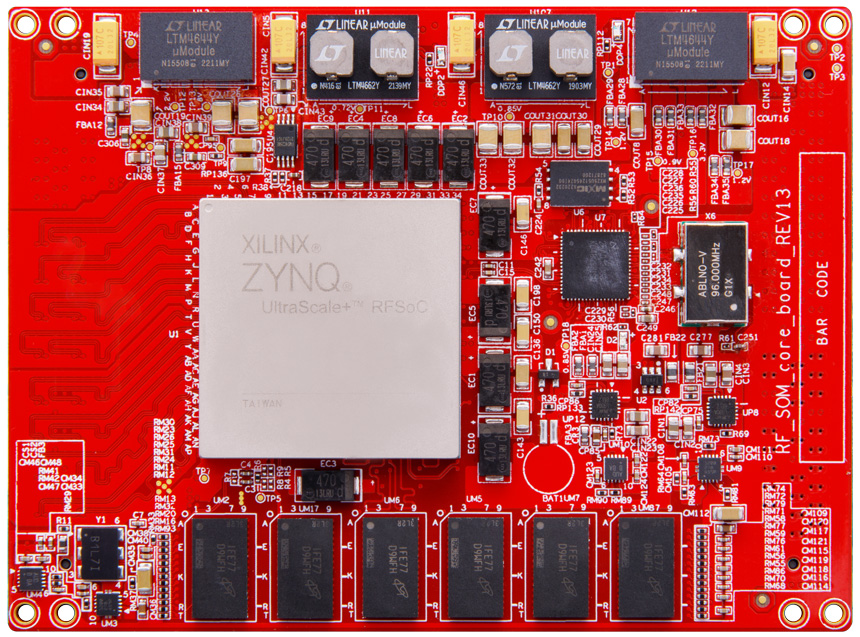

ZU47DR FPGA 核心板

RFSOM 集成硬件和軟件,幫助您提供高性能無線接收器系統的原型，并進行空口信號采集和分析。此外 RFSOM 采用射頻直接采樣結構，帶有八個獨立的發射器和接收器通道。它集成可編程的 Xilinx RFSoC FPGA 最小系統，支持軟件無線電開發架構，具備大帶寬和大規模運算處理能力，可用于無線通信原型驗證、頻譜監測、信號智能及寬帶采集記錄等應用程序。RFSOM 還配備了19.2 MHz 恒溫晶體振蕩器 (OCXO) 參考時鐘，提高了頻率精度和同步性。

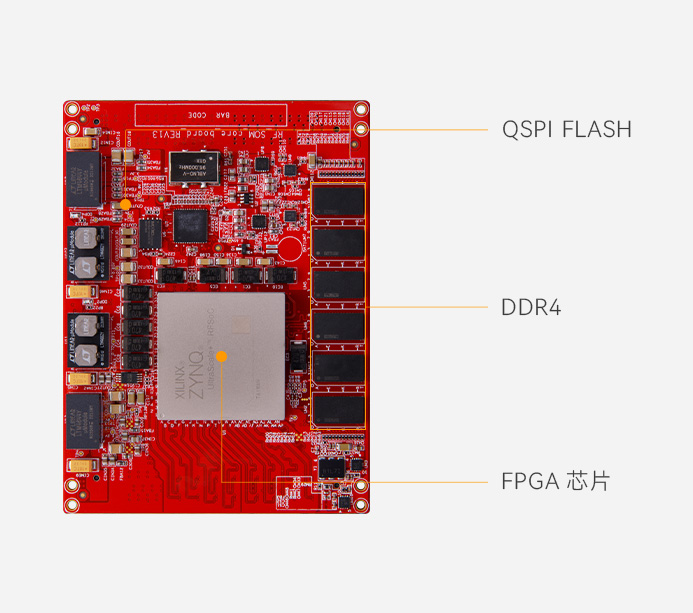

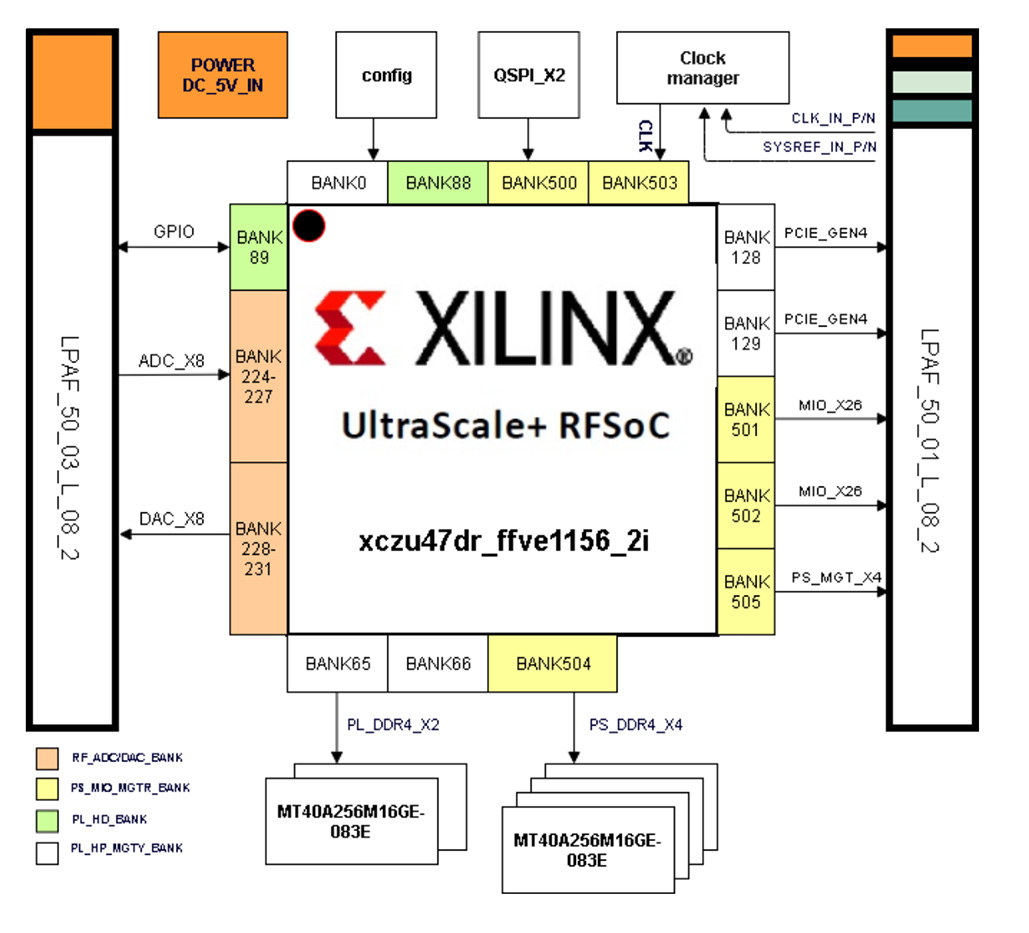

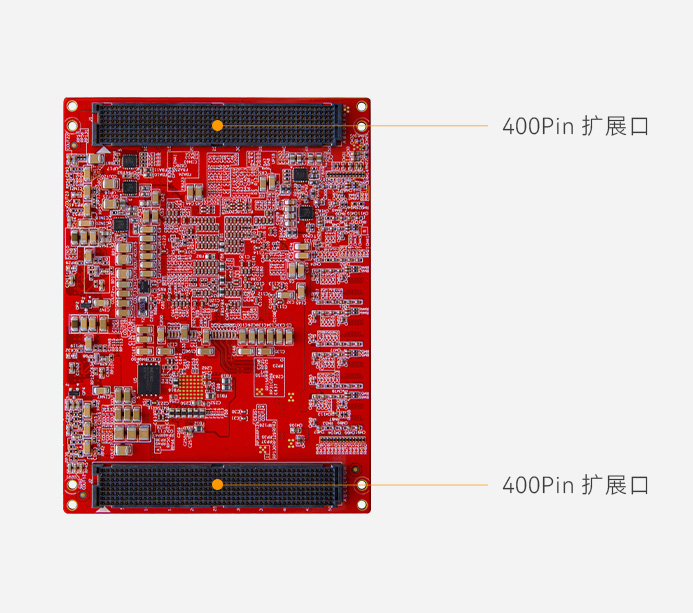

RFSOM 系列硬件結構

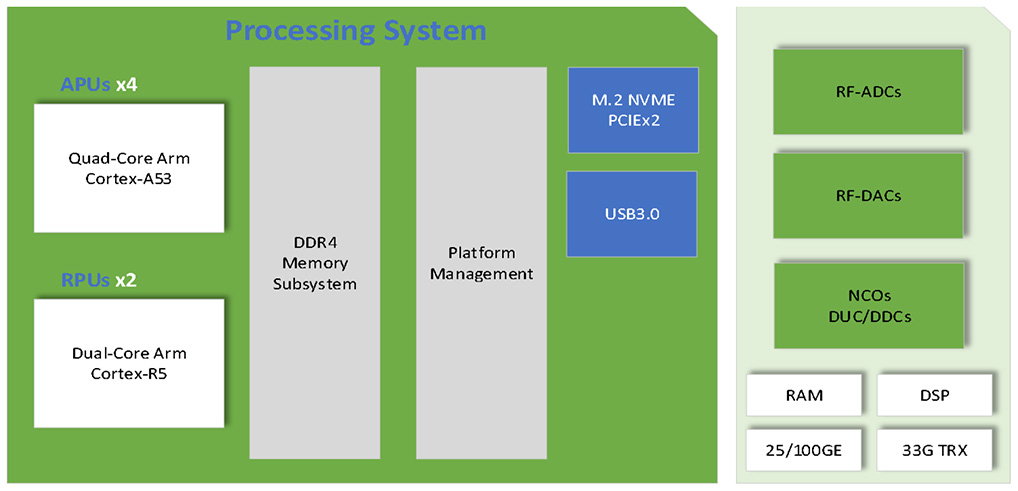

Xilinx Zynq UltraScale+ FPGA 的可編程邏輯部分的 FPGA 資源可提供高吞吐量數字信號處理 (DSP) 和 IP 核，例如數字上/下變頻 (DUC/DDC) 內核。通過軟件無線電開發架構應用程序編程接口和 FPGA 基礎架構更容易實現 FPGA 加速。這有助于您快速啟動和運行，以便您可以專注于增值 IP。用于快速傅立葉變換 (FFT) 和有限脈沖響應 (FIR) 濾波器等常用功能的 FPGA 系統是一個很好的起點。然后，您可以使用首選的硬件描述語言 (HDL) 將自己的 IP 塊添加到模塊化架構中除了系統的 FPGA 架構部分，Xilinx UltraScale+ RFSoC 還配備了四個板載應用處理單元 (APU) 和兩個實時處理單元 (RPU)，適用于需要板載嵌入式操作系統進行獨立操作的應用
