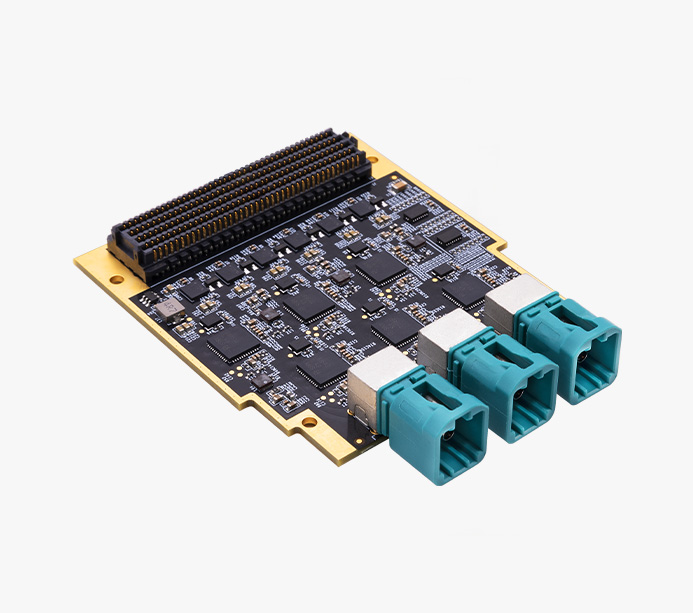

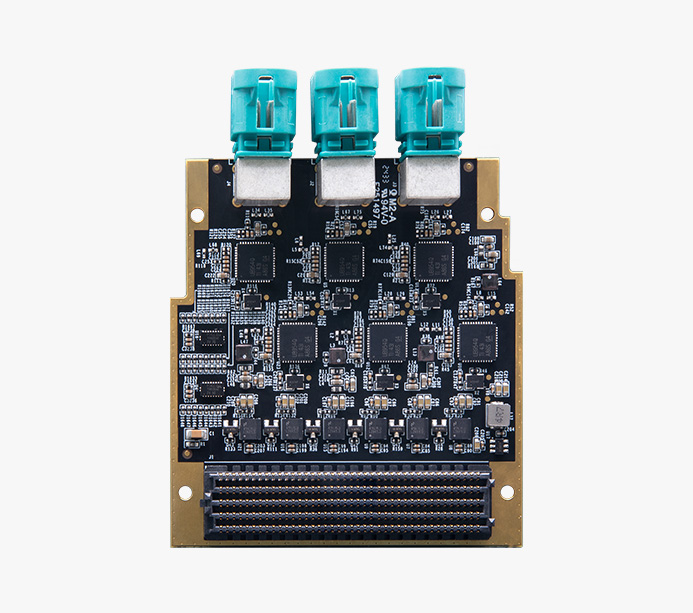

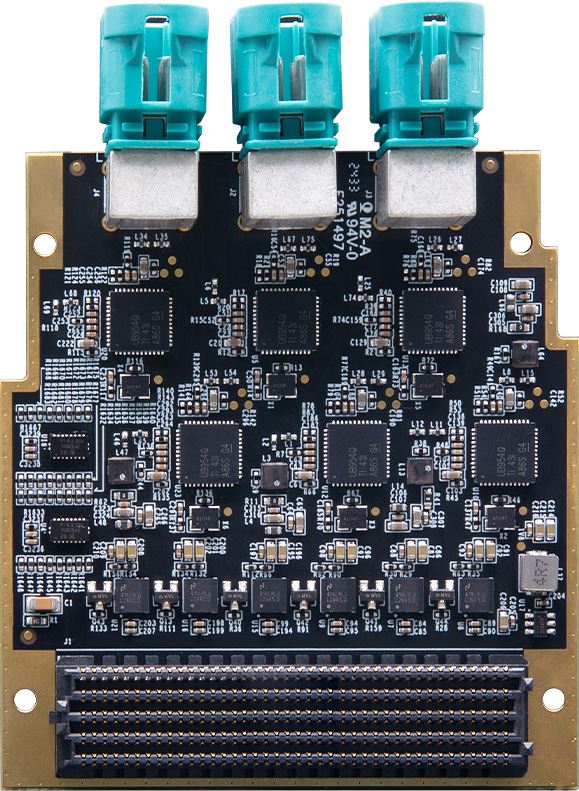

12通道FPD-LINKⅢ 車載視頻注入模塊 FMC HPC 子卡 FH9540

產品推薦

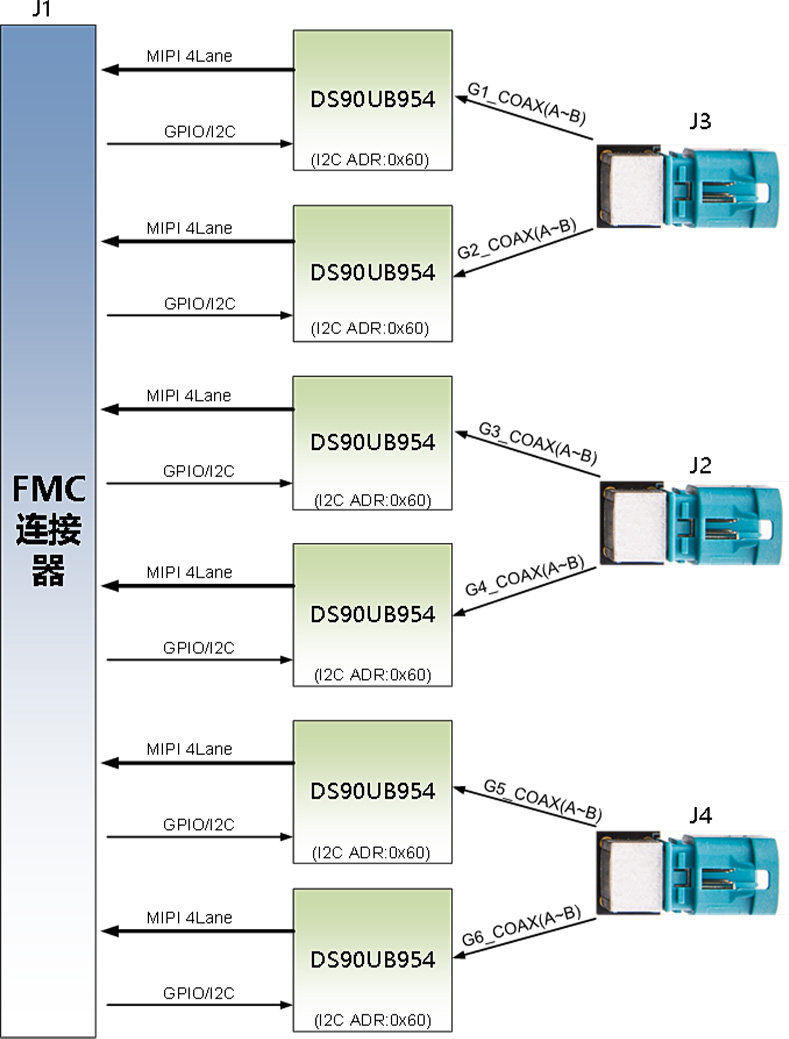

FH9540 采用 6 片 DS90UB954TRGZTQ1 實現 12 路視頻接收解碼輸出視頻接口采用 4 合 1 的 FAKRA 車規同軸連接器

接口

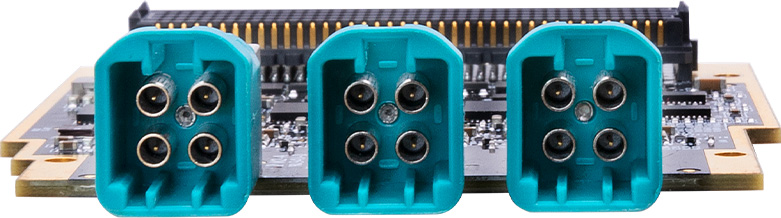

車規級 Z Code Mini Fakra 4 合1 連接器

串行器

2MP MIPI CSI-2 FPD-Link III

視頻輸出

支持 12 通道視頻輸出，支持 2MP 60 幀或 4MP 30 幀

線纜長度支持

FPD-LINK Ⅲ 模式下可達 15米

輸入圖像格式

支持 RAW10/12，YUV422 10bit 視頻圖像格式?？梢酝ㄟ^ I2C 配置

FMC 接口

標準的 HPC 連接器

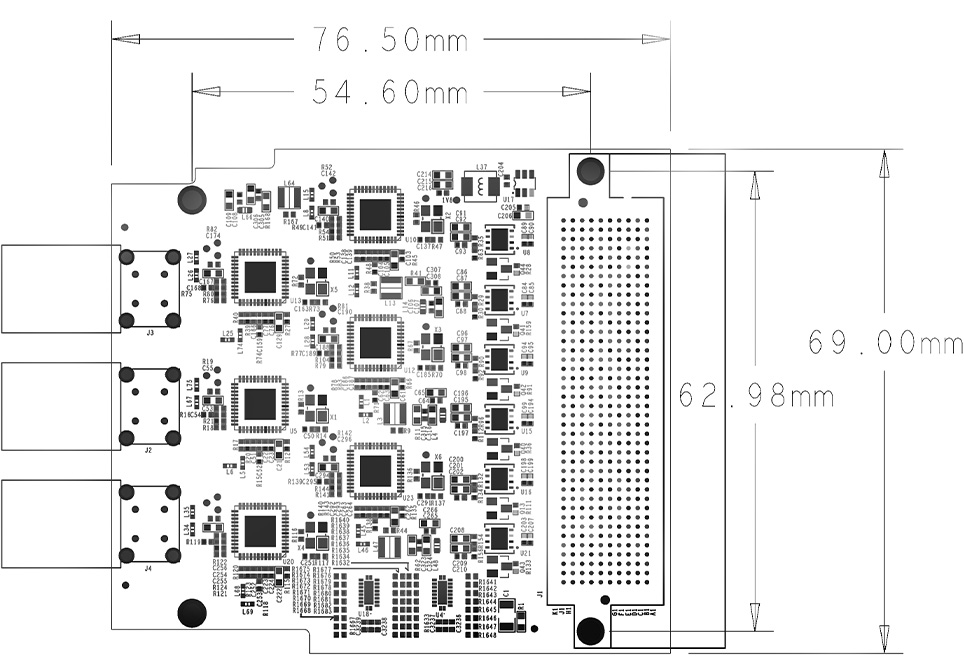

板卡尺寸

76.5x 69mm

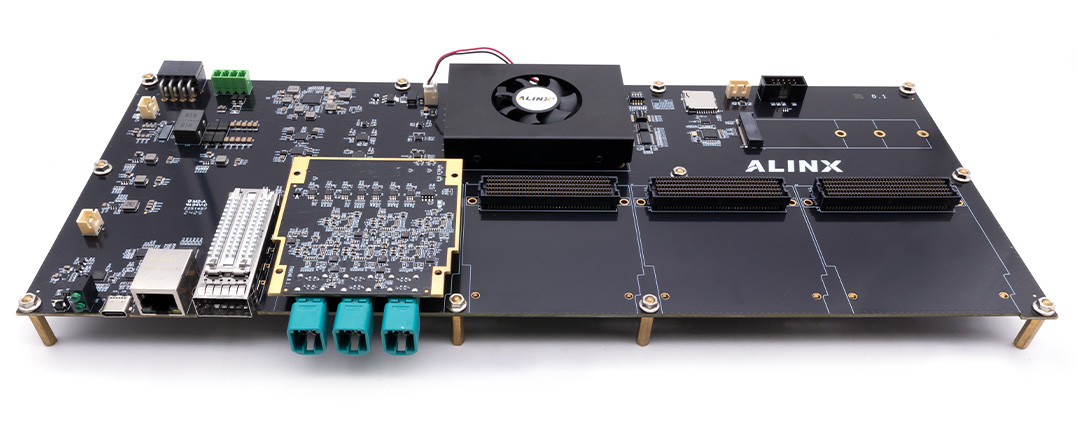

目前 FH9540 模塊只能適配 Z7-P，Z19-P，BZ7，BZ10 開發板，下圖為 FH9540 模塊和 BZ10 的安裝圖，連接到 BZ10 的FMC1，通過 Fakra 連接器，連接到 FH9540 接收圖像數據

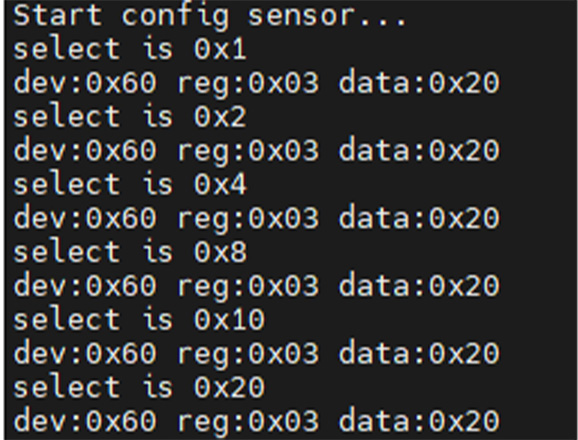

I2C 測試：通過 I2C 讀寫 6 個 954 芯片，驗證 I2C 通路，可以讀到芯片的寄存器數據，并進行配置

測試 GPIO：每個 954 芯片有 3 個 GPIO 連接到 FPGA，通過 I2C 配置 954 寄存器，修改 3 個 GPIO 的輸出值，并用 axi gpio ip 讀到 GPIO 的值，并打印

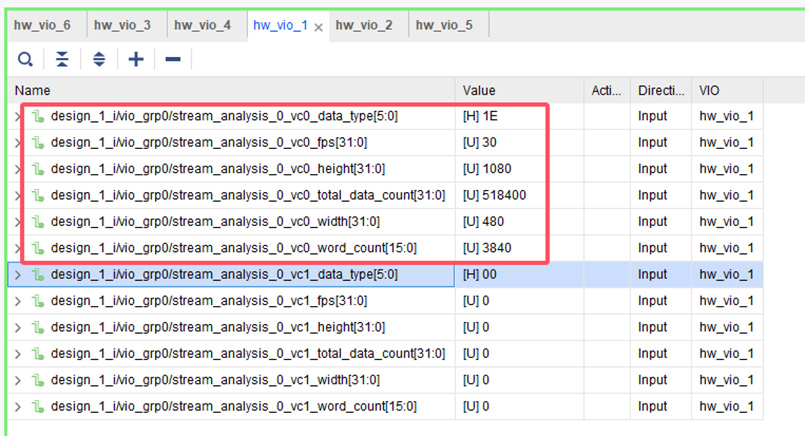

測試圖像接收：每個 954 芯片有 2 個 port，可以接收 12 路攝像頭數據，經過 I2C 配置，將 port0 的接收數據的 VC 配置為 0，port1 的 VC 配置為 1

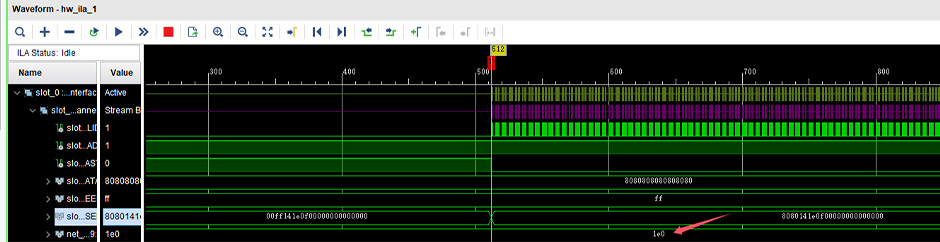

第 1 個 954 芯片 port0

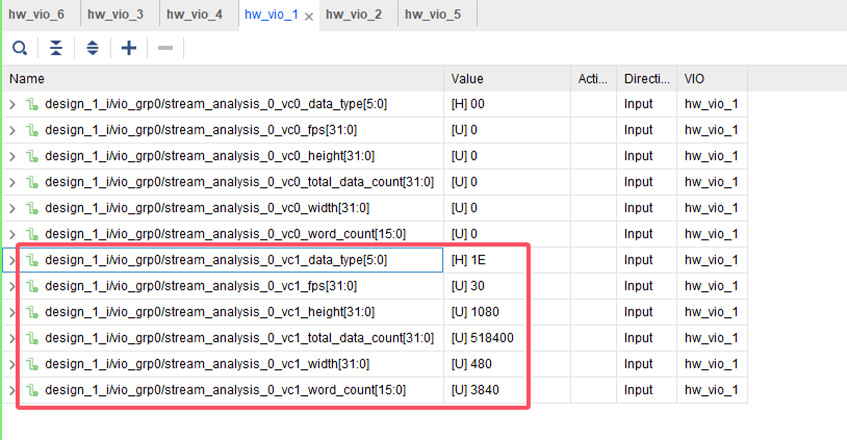

測試圖像接收：依次測量 6 個 DS90UB954 芯片的 2 個 port，6 路 DS90UB954 芯片的功能均正常

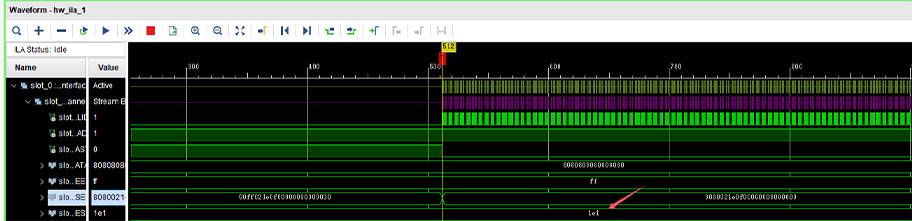

第 1 個 954 芯片 port1

所有出售產品主體保修期為 12 個月，其中 FPGA 芯片、液晶屏為易損件，不在保修范圍內。

所有配件及贈品不在保修范圍內。
